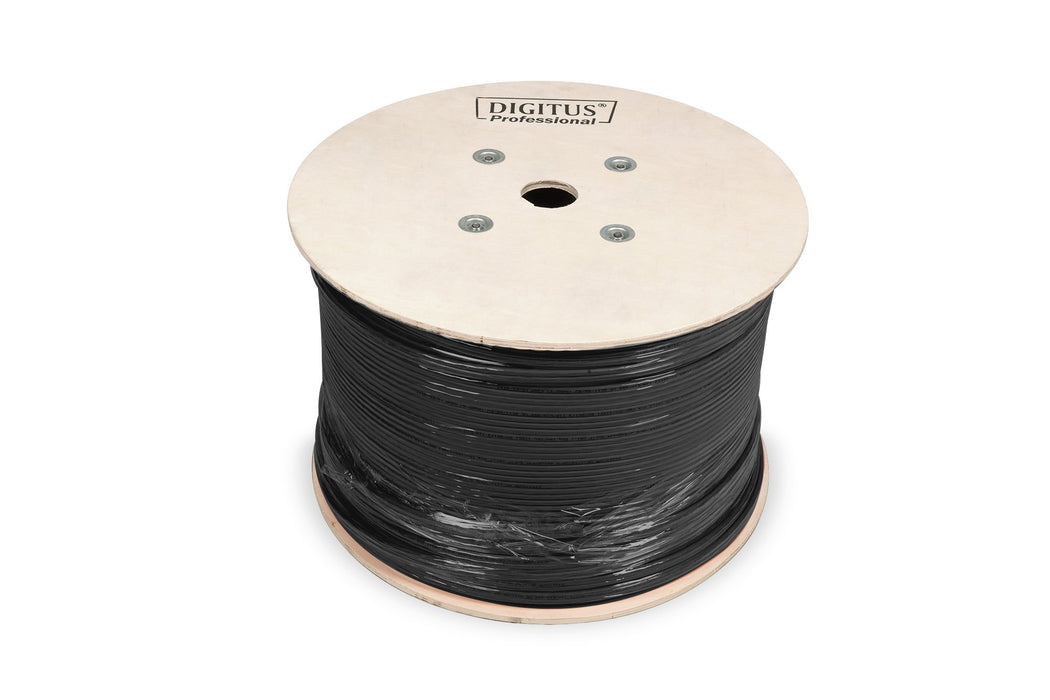

Bobina Digitus Dk-1741-Vh-10-Od 1000 M Cat7 Sf/Utp (S-Ftp) Negro

Digitus DK-1741-VH-10-OD cable de red Negro Cat7 S/FTP (S-STP)

Puntos clave del producto

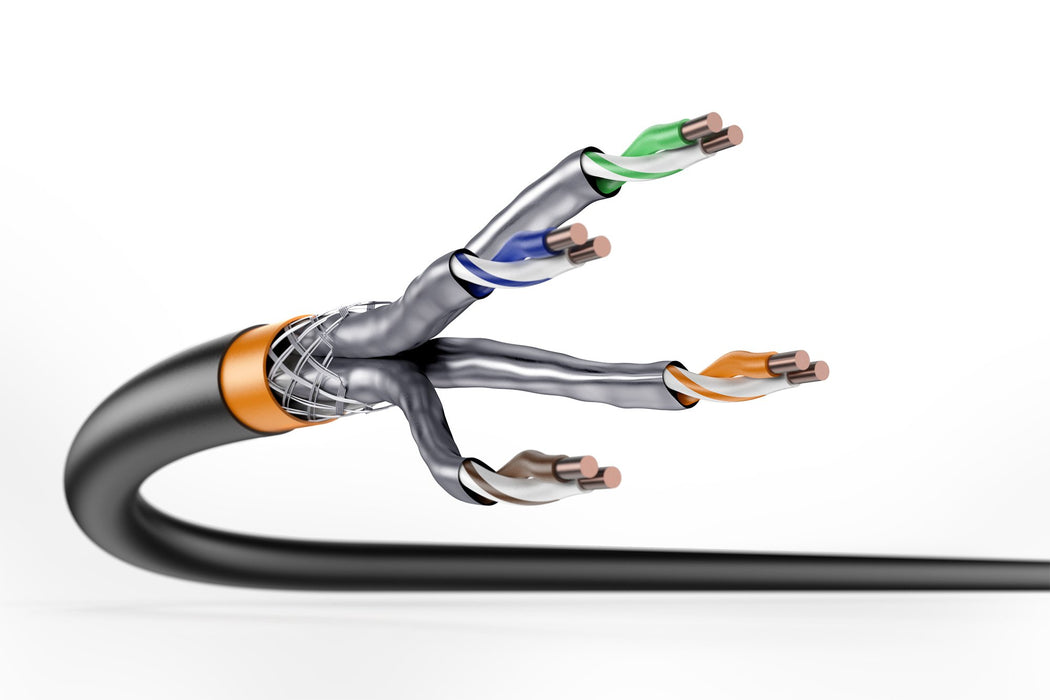

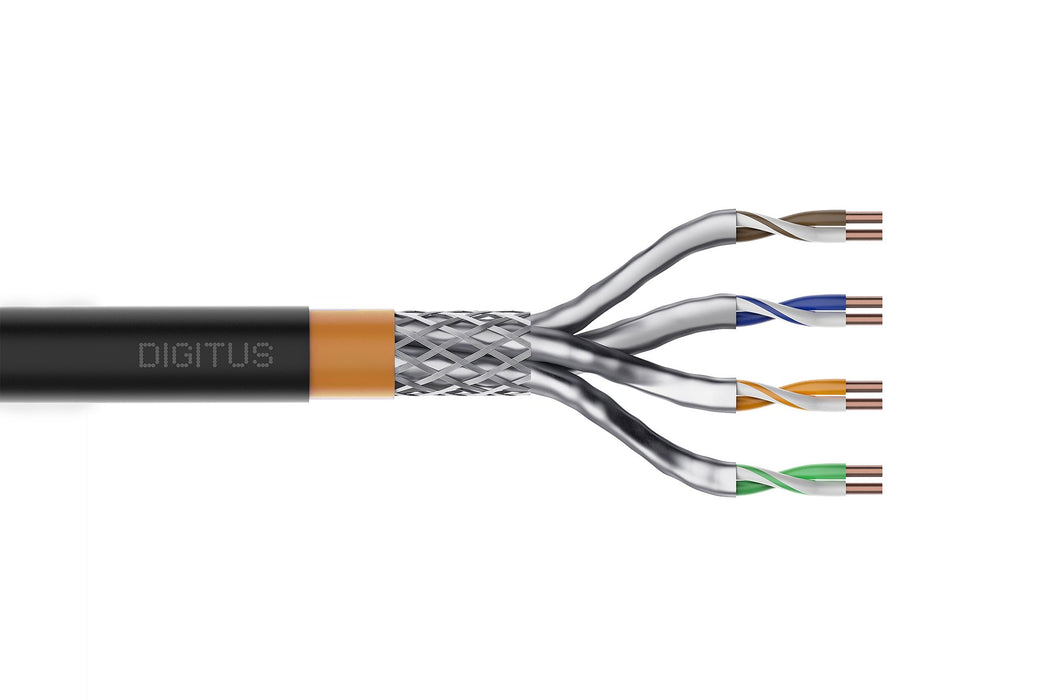

• Propiedades físicas:
• Conductor: cable de cobre desnudo, AWG 23/1
• Aislamiento: SFS-PE (cubierta de polietileno espumado)
• Número total de conductores aislados: 8, trenzados en 4 pares
• Código de colores: Azul-blanco, naranja-blanco, verde-blanco, marrón-blanco
• Blindaje de los pares individuales: Película de poliéster laminada con aluminio, cubre el 100%.
• Blindaje general: trenzado de cobre
• Cubierta exterior: PE (polietileno); resistente a los rayos UV
• Grosor de la vaina exterior (nominal): 0,50 mm nominal
• Color de la carcasa exterior: Negro (RAL 9005)
• Propiedades mecánicas:
• Alivio de tensión: 150N máx.
• Radio de curvatura dinámico: 8x AD mm mín.
• Radio de curvatura estático: 4x AD mm mín.
• Temperatura de transporte y almacenamiento: -20 °C a +60 °C
• Temperatura de funcionamiento: de -50 °C a +60 °C
• Rango de temperatura de instalación: de 0 °C a +60 °C
• Diámetro exterior simplex (nominal): 8,5 mm (Eca)
• Peso (kg/km): 66,5 kg/km
• Propiedades eléctricas:
• Impedancia: 100±5 Ohm @ 4-100 MHz; 100±25 Ohm @ 100-1200 MHz
• Capacitancia: 45 pF/m nominal @ 1 KHz
• Desequilibrio de capacitancia (par-tierra): 1,6 pF/m máx. @ 1 KHz
• Resistencia de aislamiento: 5 GOhm x km mín.
• Resistencia CC: 95 Ohm/km máx. (2% máx. de resistencia desequilibrada)
• Resistencia del bucle: 190 Ohm/km máx. (2% máx. de resistencia desequilibrada)
• Tensión de funcionamiento: 72 Vcc máx.
• Atenuación de acoplamiento: CA-Tipo 1b
• Retardo de fase: 450 nS/100 m máx.
• Temporización: 10 nS/100 m máx.
• Clase de separación: "d" según EN 50174-2
• NVP: 79%

Características

• Color del producto: Negro
• Longitud de cable: 1000 m
• Cable estándar: Cat7
• Blindaje de cable: S/FTP (S-STP)
• Material de chaqueta: Polietileno (PE)
• Tipo de conductor: Sólido
• AWG calibre del cable: 23/1
• Frecuencia: 1200 MHz
• País de origen: China

Aprobaciones reguladoras

• Certificación: CPR class Eca

Empaquetado

• Ancho del paquete: 600 mm
• Profundidad del paquete: 600 mm
• Peso del paquete: 66 kg
• Volumen del paquete: 118800 cm³
