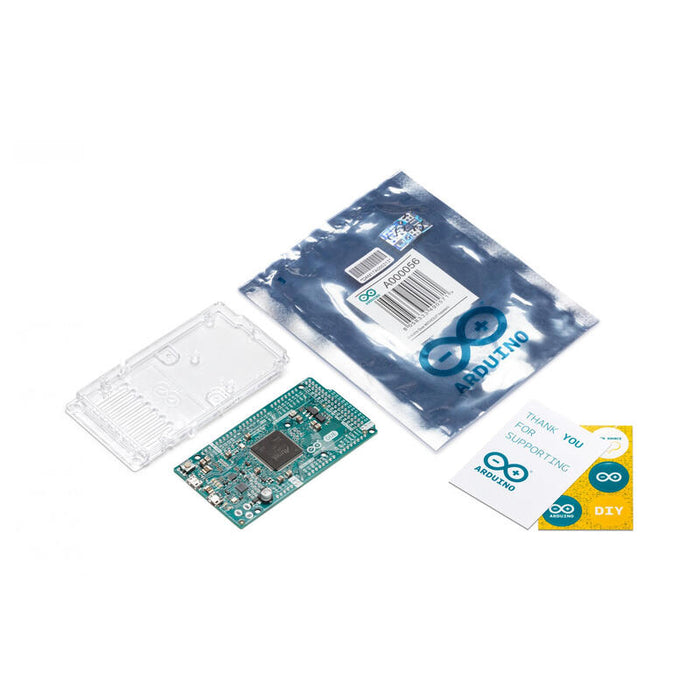

Placa De Desarrollo Arduino Due Sin Conectores

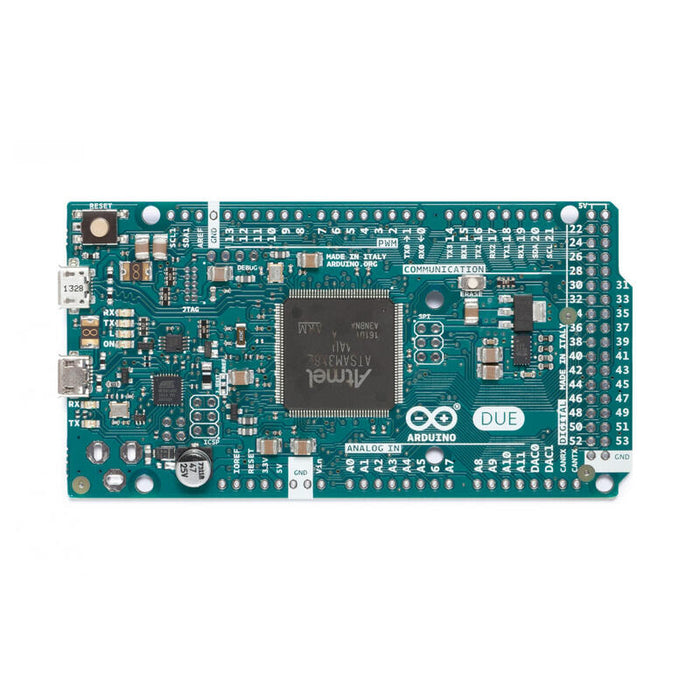

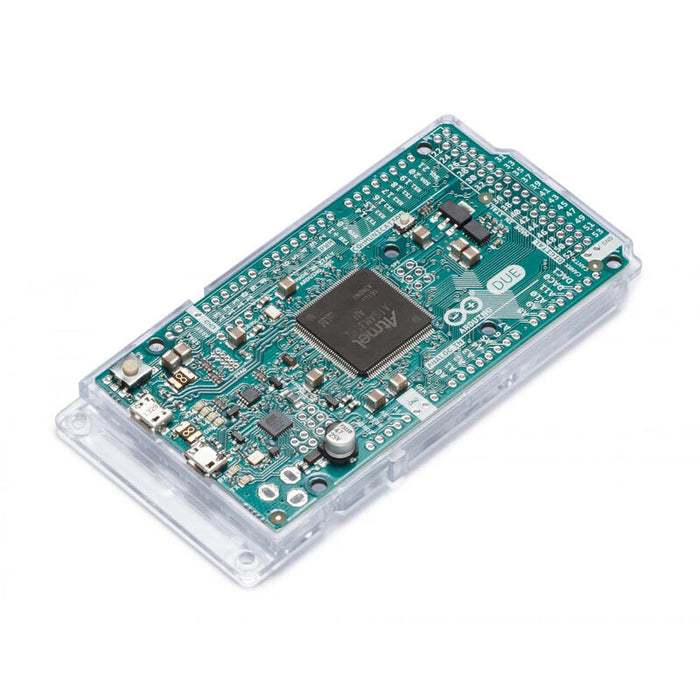

El Arduino Due es una placa de microcontrolador basada en la CPU Atmel SAM3X8E ARM Cortex-M3 . Es la primera placa Arduino basada en un microcontrolador de núcleo ARM de 32 bits. Tiene 54 pines de entrada / salida digital (de los cuales 12 se pueden usar como salidas PWM), 12 entradas analógicas, 4 UART (puertos serie de hardware), un reloj de 84 MHz, una conexión compatible con USB OTG, 2 DAC (digital a analógico) , 2 TWI, un conector de alimentación, un encabezado SPI, un encabezado JTAG, un botón de reinicio y un botón de borrado.

Advertencia: a diferencia de la mayoría de las placas Arduino, la placa Arduino Due funciona a 3.3V. El voltaje máximo que los pines de E / S pueden tolerar es 3.3V. La aplicación de voltajes superiores a 3.3V a cualquier pin de E / S podría dañar la placa.

La placa contiene todo lo necesario para soportar el microcontrolador, simplemente conéctelo a una computadora con un cable micro-USB o enciéndalo con un adaptador de CA a CC o batería para comenzar. El Due es compatible con todos los escudos Arduino que funcionan a 3.3V y cumplen con el pinout Arduino 1.0.

El Due sigue el pinout 1.0:

• TWI : pines SDA y SCL que están cerca del pin AREF.
• IOREF : permite que un blindaje adjunto con la configuración adecuada se adapte al voltaje proporcionado por la placa. Esto permite la compatibilidad del escudo con una placa de 3.3V como las placas basadas en Due y AVR que funcionan a 5V.
• Un pin no conectado, reservado para uso futuro.
